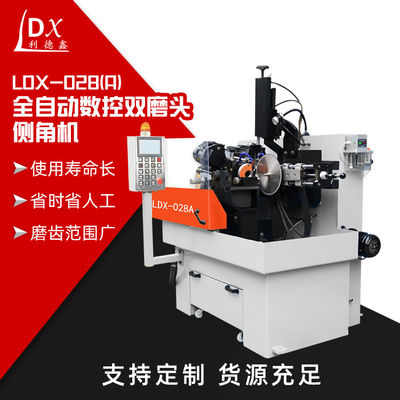

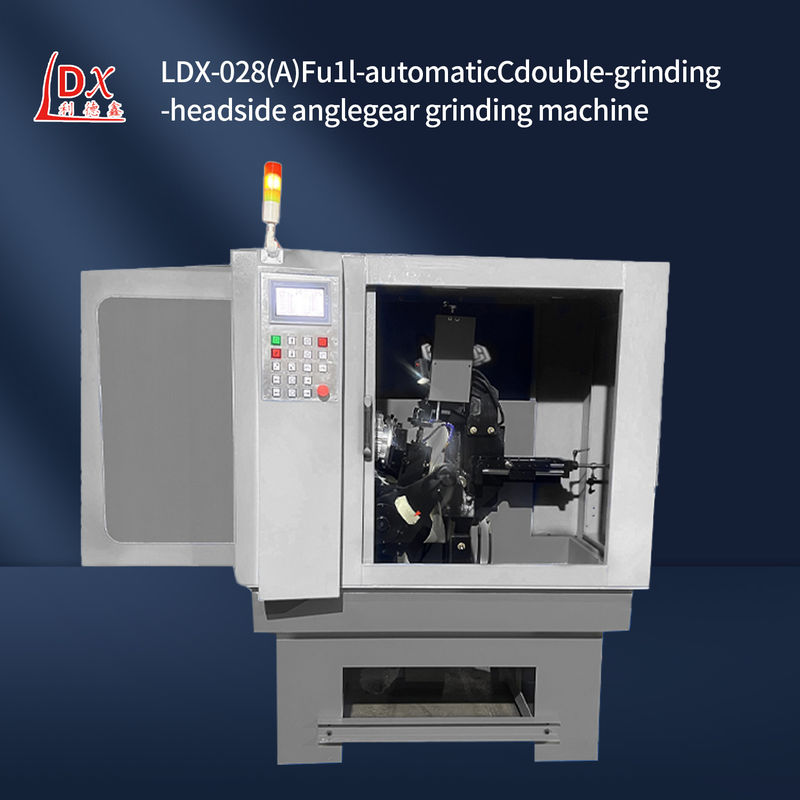

LDX-028A Máquina de moagem lateral completa CNC de lâmina de serra circular de cabeça de moagem dupla
Detalhes do produto:
| Lugar de origem: | Foshan, Guangdong, China |
| Marca: | Lidexin |
| Certificação: | CU,ISO |
| Número do modelo: | LDX-028A |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Western Union |
| Detalhes da embalagem: | Dimensões do diâmetro exterior: 1,75*1,4*2,0 mm |
| Tempo de entrega: | 10-15 dias úteis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 100pcs/mês |
|
Informação detalhada |
|||
| Feeding stroke: | 1-28mm (stepless variable speed) | Coolant pump flux: | 501/min |
|---|---|---|---|
| Total power:: | 4.3KW | Grinding wheel dimensions: | 80*100*32mm |
| Front inclination angle, inclination angle: | 5°-15° | Outer diameter dimensions: | 1.75*1.4*2.0mm |
| Destacar: | Máquina de rectificação lateral CNC completa,Máquina de moedura circular da lâmina de serra |
||
Descrição de produto

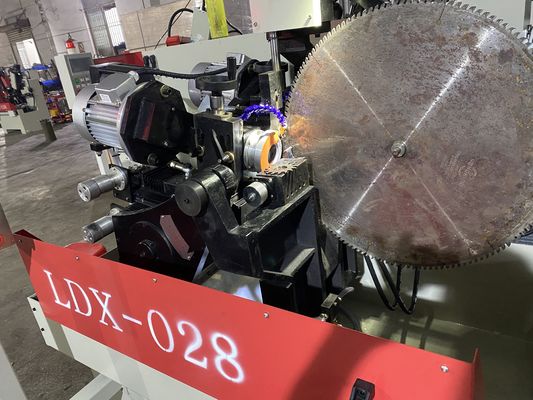

LDX-028A Máquina de moagem lateral completa de CNC, lâmina de serra circular, cabeça de moagem dupla
A tecnologia da máquina de rectificação de lâminas circulares de serra CNC é uma tecnologia avançada de processamento de lâminas de serra, que inclui principalmente os seguintes aspectos:
1Base e fuselagem: Fornecer um suporte estável e uma base de instalação para garantir que o equipamento não produza grandes vibrações e deslocamentos durante o funcionamento, afetando a precisão de moagem.Geralmente feito de ferro fundido ou aço de alta resistência, usinagem de precisão e tratamento de envelhecimento para eliminar o estresse interno e garantir a estabilidade e rigidez da fuselagem.
2Sistema de guia: inclui guias dos eixos X, Y e Z para o movimento preciso dos componentes da roda de moagem e das lâminas de serra.A precisão do trilho de guia afeta diretamente a precisão da posição e precisão dimensional do engrenagem de moagem, geralmente utilizando trilhos de guia lineares de alta precisão ou trilhos de guia de parafuso de esferas, com boa orientação e resistência ao desgaste.
3O conjunto da roda de moagem: composto por uma roda de moagem, um eixo da roda de areia e um motor de tração.Os parâmetros de tamanho e dureza das partículas devem ser selecionados de acordo com os requisitos de material e de moagem da lâmina da serra.O motor de tração fornece potência de rotação para a roda de moagem, que requer uma potência e uma estabilidade de velocidade suficientes para garantir a eficiência e a qualidade da moagem.
4Dispositivo de retenção da lâmina de serra: Utilizado para segurar a lâmina de serra circular e garantir que a lâmina de serra não se desloque ou treme durante a moagem.O dispositivo de fixação requer uma boa força de fixação e precisão de centralização, geralmente utilizando métodos de fixação pneumáticos ou hidráulicos, e pode ser ajustado de acordo com o tamanho da lâmina da serra e o diâmetro do buraco central.
5Dispositivo de retenção da lâmina de serra: Utilizado para segurar a lâmina de serra circular e garantir que a lâmina de serra não se desloque ou treme durante a moagem.O dispositivo de fixação requer uma boa força de fixação e precisão de centralização, geralmente utilizando métodos de fixação pneumáticos ou hidráulicos, e pode ser ajustado de acordo com o tamanho da lâmina da serra e o diâmetro do buraco central.
6Dispositivo de retenção da lâmina de serra: Utilizado para segurar a lâmina de serra circular e garantir que a lâmina de serra não se desloque ou treme durante a moagem.O dispositivo de fixação requer uma boa força de fixação e precisão de centralização, geralmente usando métodos de aperto pneumáticos ou hidráulicos, e pode ser ajustado de acordo com o tamanho da lâmina da serra e o diâmetro do buraco central.
7Mecanismo de regulação do ângulo: para satisfazer os requisitos da forma dos dentes e do ângulo de corte de diferentes lâminas de serra, a máquina de rectificação de engrenagens deve estar equipada com um mecanismo de regulação do ângulo,que pode ajustar com precisão o ângulo relativo entre a roda de moagem e a lâmina da serraO mecanismo de ajuste de ângulo é geralmente accionado por engrenagem de minhoca, rack e pinhão ou servomotor CNC, que tem alta precisão de ângulo e gama de ajuste.
| Parâmetros técnicos: |
| Intervalo de diâmetro da malha de serragem: ¢100- ¢800 mm |
| Diâmetro do furo da teia de serra: 12-220 mm |
| Espessura da teia de serra (placa de aço):1-7 mm |
| Distância entre os dentes: 5-80 mm |
| Ângulo de inclinação da frente: 5°-15° |
| Ângulo radial: 3°-15° |
| Velocidade de funcionamento: 18 dentes/min |
| Duração de alimentação: 1-28 mm (velocidade variável sem passo) |
| Dimensões da roda de moagem: 80*100*32mm |
| Velocidade de moagem: 26 m/s |
| Fluxo da bomba de refrigerante: 501/min |
| Volume da garrafa do líquido de arrefecimento: 90 L |
| Potência total: 4,3 kW |
| Voltagem: 380v trifásico |
| Peso: 1.100 kg |
| Dimensões do diâmetro exterior: 1,75*1,4*2,0 mm |
| Características técnicas: |
| Uma interface de operação chinesa inteira intuitiva e simples é combinada com uma tela sensível ao toque de grande tamanho, de modo que o equipamento é mais fácil de operar,e todos os procedimentos pré-configurados ou procedimentos auto-compilados são mais convenientes para chamarO dispositivo de fixação da ferramenta servo possui posicionamento preciso, de modo que a precisão de moagem do produto é grandemente assegurada.A vida útil do equipamento é muito prolongada, e o equipamento é simples e fácil de operar e manter; uma pessoa pode operar muitas peças de equipamento ao mesmo tempo, de modo que a eficiência de produção é muito melhorada,e o custo é reduzido. |
