LDX-020B Máquina de moagem de servo CNC de alimentação completa
Detalhes do produto:
| Lugar de origem: | Foshan, Guangdong, China |
| Marca: | Lidexin |
| Certificação: | CU,ISO |
| Número do modelo: | LDX-020 ((B) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 UNITA |
|---|---|
| Preço: | Western Union |
| Detalhes da embalagem: | Dimensões mecânicas (longo X largura X altura): 1500X1300X1800mm |
| Tempo de entrega: | 10-15 dias úteis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 100pcs/mês |
|
Informação detalhada |
|||
| Peso mecânico: | 700Kg | Moagem de chamferes negativos: | -27° |
|---|---|---|---|
| Velocidade da linha da roda de moagem: | 26 m/s | Fluxo da bomba de refrigerante: | 501/min |
| Espessura da lâmina da serra (placa de aço): | 1 a 10 mm | Ângulo da superfície dos dentes: | 5 graus ~ +30 graus |
| Intervalo de diâmetro da lâmina de serra de processamento: | ¢ 100-800 mm | ||
| Destacar: | Máquina de moagem de lâmina de serra de ângulo traseiro,Máquina de moagem de lâmina de serra CNC |
||
Descrição de produto

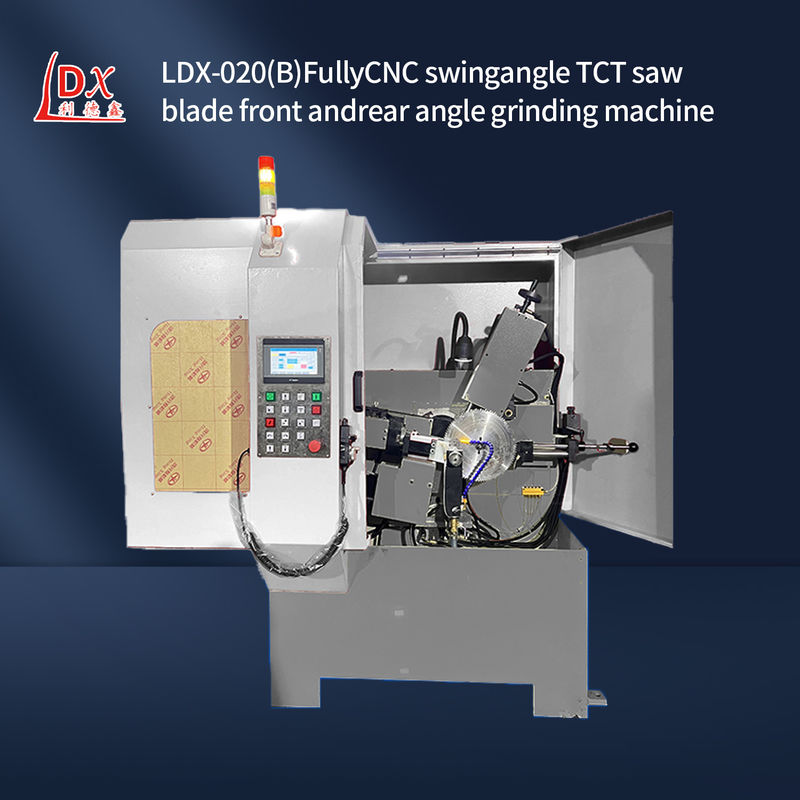

LDX-020B Máquina de moagem de ângulo com servo CNC completo
Moagem adequada de lâminas de serra circular:
1"Limpeza das impurezas na serradura: Antes de começar a moagem, é necessário limpar as impurezas e resíduos na serradura para garantir o efeito de moagem.
2Ajustar o ângulo da lâmina de serra: Instalar a lâmina de serra no equipamento de moagem, ajustar o ângulo da lâmina de serra, de modo que a superfície do dente seja paralela e próxima da roda de moagem de diamante.Certifique-se de que os ângulos dianteiros e traseiros da lâmina de serra são aparados de acordo com o projeto original Ângulo.
3"Ajustar a velocidade de alimentação e o caudal do líquido de refrigeração: durante o processo de moagem, ajustar adequadamente a velocidade de alimentação e o caudal do líquido de refrigeração para garantir o processo de moagem suave.
4, Usar máquina de rectificação de engrenagem CNC para rectificação: Se as condições permitirem, você pode usar máquina de rectificação de engrenagem CNC para rectificação.alta precisão de moagem, operação simples e maior eficiência.
| Parâmetros técnicos: |
| Intervalo de diâmetro da lâmina da serra de processamento: ¢100-800 mm |
| Abertura da lâmina da serra: ¢10-220 mm |
| Espessura da lâmina da serra (placa de aço): 1-7 mm |
| Espaçamento: 7-100 mm |
| Ângulo da superfície do dente: 5° ~ +30° |
| Ângulo de inclinação para trás: 6-45 graus |
| Inclinação esquerda e direita do dente: parte superior do dente / superfície do dente 45 graus |
| Intervalo de traços de afiamento: até 25 mm (dentes ajustáveis) / minuto |
| Velocidade de afiamento: 0,5-6 mm/s |
| Velocidade de trabalho: máximo 20 dentes/minuto |
| Tamanho da roda de moagem (diâmetro exterior x buraco): (¢125mmx¢32mmX1mm) |
| Moagem de camadas negativas: -27 graus |
| Cabeça de moagem pode girar ângulo: 90 graus e 180 graus |
| Velocidade da linha da roda de moagem: 26 m / s |
| Fluxo da bomba de refrigerante: 501/min |
| Volume do reservatório de arrefecimento: 85 L |
| Potência total: 1,85 kW |
| Voltagem: trifásica 380v |
| Peso mecânico: 710 kg |
| Dimensões mecânicas (longo X largura X altura): 1500X1300X1800mm |
| Características técnicas: |
| Esta máquina foi concebida em referência às características de tipos similares nacionais e estrangeiros,que absorve e analisa as vantagens do mesmo tipo e melhora as funções até certo ponto ao mesmo tempo. |
| 1. Preconfigurar muitos grupos de tipos de dentes e operação multifuncional de uma tecla. |
| 2. Dentes planos trapezoides podem ser acabados de uma vez, apresenta moagem CNC e tipos de dentes arbitrários e pode melhorar a eficiência em 3 vezes;devido à adoção de uma operação de extração de dentes melhorada, a precisão é melhorada e a vida útil é prolongada. |
