Diâmetro 200-1200MM Máquina de moagem de engrenagens de servo-alimentação CNC circular
Detalhes do produto:
| Lugar de origem: | Foshan, Guangdong, China |
| Marca: | Lidexin |
| Certificação: | CU,ISO |
| Número do modelo: | LDX-020 ((B) |
Condições de Pagamento e Envio:
| Quantidade de ordem mínima: | 1 unidade |
|---|---|
| Preço: | Western Union |
| Detalhes da embalagem: | Aparência ((Longo*Largo*Alto):1500X1200X1800mm |
| Tempo de entrega: | 10-15 dias úteis |
| Termos de pagamento: | T/T, Western Union |
| Habilidade da fonte: | 100pcs/mês |
|
Informação detalhada |
|||
| Ângulo da face do dente: | 5°~+30° | Furação interna da lâmina de serra: | ¢10-220 mm |
|---|---|---|---|
| Espessura da teia de serra (placa de aço): | 1-12 mm | Dimensões da roda de moagem (diâmetro exterior * furo): | (¢125mm*¢32mm*1mm) |
| Intervalo de diâmetro externo do processamento: | ¢200-¢1200mm | Moagem de chamferes negativos: | -27° |
| Destacar: | Máquina de rectificação de engrenagens de lâmina de serra circular,Máquina de rectificação de engrenagens CNC de alimentação por servo |
||
Descrição de produto

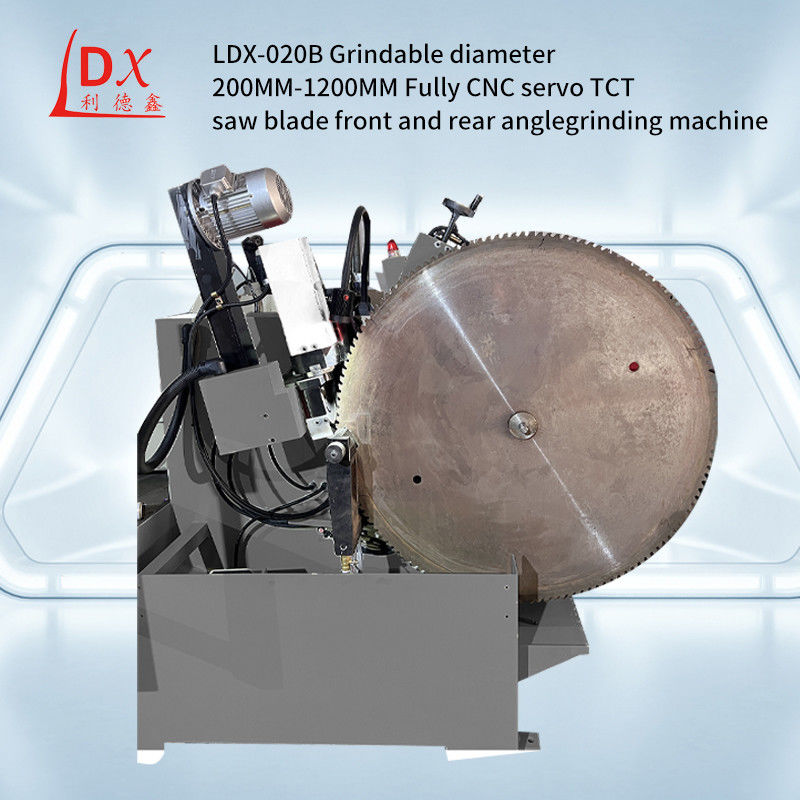

LDX-020B Diâmetro 200-1200MM servo alimentação CNC máquina de moagem de engrenagem de lâmina de serra circular
Método de moagem da lâmina de serra TCT:
1,A afiança da lâmina de serra é apenas uma moagem áspera e processamento dos cantos da frente dos dentes da serra.especializada na moagem de lâminas de serra de liga.
2,A precisão lateral da lâmina da serra tem um grande desvio, de modo que o caminho da serra se tornará maior, a superfície será áspera e as borras serão grandes.O ajustamento da tensão deve ser feito mais de 2 vezes.
3,Se for possível ajustá-la dentro da gama normal (esta norma refere-se às normas de produção da lâmina de serra, de acordo com a Japan Kanebo Co., Ltd., ou seja, à precisão lateral da lâmina de serra),Então entre no próximo processo.Se não for necessário moer, tente novamente o melhor possível.
4,A moagem da lâmina da serra é realizada em duas etapas: primeiro, uma moagem de diamante de 200 grãos importada do Japão é usada para moagem bruta,e então uma moagem de 600 grãos é usada para moagem mais precisa.
| Parâmetros técnicos principais: |
| Intervalo de diâmetro externo do processamento: ¢200- ¢1200mm |
| Furação interna da lâmina da serra: ¢10-220 mm |
| Espessura da teia de serra (placa de aço):1-12 mm |
| Distância de inclinação: 7-100 mm |
| Ângulo da face do dente: 5°~+30° |
| Ângulo dorsal superior do dente:6-45° |
| Inclinação do dente para a esquerda/direita: 45° do topo do dente/face do dente |
| Distância de curso do corte da máquina de moagem: Max. 25 mm (dentes ajustáveis) /min |
| Velocidade de moagem:0.5-6 mm/s |
| Velocidade de trabalho: Max. 20 dentes/min |
| Dimensões da roda de moagem (diâmetro exterior * furo): (¢125mm*¢32mm*1mm) |
| Moagem de camadas negativas: -27° |
| Ângulo de rotação da cabeça de moagem: 90° e 180° Velocidade de moagem: 26 m/s |
| Fluxo da bomba de refrigerante: 501/min |
| Volume da garrafa do líquido de arrefecimento: 85 L |
| Potência total: 2,2 kW |
| Voltagem: 380v trifásico |
| Peso total do equipamento: 800 kg |
| Aparência ((Longo*Largo*Alto):1500X1200X1800mm |
| Características técnicas: |
| Esta máquina foi concebida em referência às características de tipos similares nacionais e estrangeiros,que absorve e analisa as vantagens do mesmo tipo e melhora as funções até certo ponto ao mesmo tempo. |
| 1. Preconfigurar muitos grupos de tipos de dentes e operação multifuncional de uma tecla. |
| 2. Dentes planos trapezoides podem ser acabados de uma vez, apresenta moagem CNC e tipos de dentes arbitrários e pode melhorar a eficiência em 3 vezes;devido à adoção de uma operação de extração de dentes melhorada, a precisão é melhorada e a vida útil é prolongada. |
